HBM이란 고대역폭 메모리의 기초 개념
지금 우리가 사용하는 모든 컴퓨터와 스마트폰은 메모리라는 부품 안에 엄청난 양의 정보를 저장하고 처리하고 있습니다. 마치 도서관이 책을 보관하듯이 메모리는 데이터를 보관하는 저장소의 역할을 하는데요. 최근 AI 기술이 빠르게 발전하면서 예전보다 훨씬 더 빠르고 강력한 메모리가 필요해졌습니다. 이런 상황에서 등장한 것이 바로 HBM이라는 혁신적인 메모리 기술입니다.
HBM은 영어로 High Bandwidth Memory라고 쓰는데, 우리말로 번역하면 고대역폭 메모리라는 뜻입니다. 대역폭이라는 단어가 생소할 수 있지만 아주 간단하게 생각하면 됩니다. 도로의 차선이 많을수록 더 많은 자동차가 한 번에 지나갈 수 있다는 개념처럼, 메모리의 대역폭이 크다는 것은 한 번에 더 많은 데이터를 빠르게 이동시킬 수 있다는 뜻입니다.

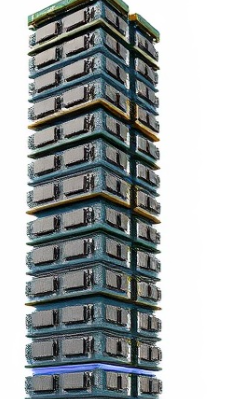

HBM은 여러 개의 메모리 칩을 수직으로 쌓아 올린 3차원 구조를 가지고 있습니다. 마치 초고층 빌딩처럼 메모리들을 하나 위에 하나씩 쌓는 방식인데, 이를 통해 제한된 공간 안에 훨씬 더 많은 메모리를 집약할 수 있게 되었습니다. 기존의 평면적인 메모리 구조에서는 불가능했던 혁신적인 설계 방식이죠.
1. HBM이란 기술이 데이터센터 전력 혁명을 일으키는 이유
데이터센터는 전 세계 인터넷 서비스를 제공하는 거대한 컴퓨터 창고입니다. 구글이나 아마존 같은 기업들이 운영하는 데이터센터에는 수천 개의 고성능 서버가 24시간 쉼 없이 작동하고 있죠. 문제는 이런 서버들이 엄청난 양의 전기를 소비한다는 것입니다. 한 개의 인공지능 서버만 해도 일반 컴퓨터보다 7배에서 8배 더 많은 전력을 사용합니다.
여기서 HBM의 진정한 가치가 드러납니다. HBM은 기존의 메모리보다 훨씬 더 효율적으로 대역폭을 제공하면서도 전력 소비를 획기적으로 줄입니다. 기존 메모리 기술인 GDDR이나 DDR 메모리와 비교하면 HBM은 같은 양의 데이터를 처리하면서도 전력 소비가 훨씬 낮습니다. 이는 데이터센터의 운영 비용을 엄청나게 절감시킬 수 있다는 의미입니다.
왜 이런 효율성이 가능할까요? 바로 HBM의 설계 때문입니다. HBM은 메모리와 프로세서 사이의 거리를 매우 짧게 만들었습니다. 데이터가 이동해야 하는 경로를 줄임으로써 신호 전송에 필요한 에너지를 극적으로 줄일 수 있었던 것이죠. 예를 들어 짧은 거리를 갈 때는 자동차가 적게 들어가도 되지만, 먼 거리를 갈 때는 많은 연료가 필요한 것과 같은 이치입니다.
현재 국제에너지기구 IEA의 예측에 따르면 2030년에는 AI 서버의 전력 소비량이 연간 약 300테라와시로 증가할 것으로 예상됩니다. 이는 전체 전력 소비량의 약 3분의 1에 달하는 수준입니다. HBM 같은 효율적인 메모리 기술이 없다면 이 문제를 해결할 수 없습니다. 따라서 전 세계 IT 기업들과 정부가 HBM 기술 개발에 집중하고 있는 이유는 단순히 성능 향상뿐만 아니라 환경 문제 해결이라는 중대한 목표가 있기 때문입니다.
2. HBM이란 초고속 대역폭이 AI 학습을 빠르게 하는 원리
인공지능이 학습한다는 것은 무엇을 의미할까요? 쉽게 말하면 AI는 방대한 양의 데이터를 분석하면서 규칙을 찾아나가는 과정을 반복합니다. 사람이 책을 읽으면서 배우는 것처럼 AI도 엄청나게 많은 정보를 처리하면서 점점 똑똑해집니다. 하지만 인간이 책 한 권을 읽는 데 수 시간이 걸린다면 AI는 같은 양의 정보를 단 몇 초 안에 처리해야 합니다. 이렇게 대규모의 정보를 고속으로 처리하려면 메모리와 프로세서 사이에 엄청난 속도의 데이터 이동이 일어나야 합니다.
여기서 HBM의 역할이 매우 중요합니다. HBM은 기존 메모리 기술보다 최대 8배 이상 빠른 대역폭을 제공합니다. 구체적으로 설명하면 HBM3라는 최신 기술은 스택당 초당 819기가바이트의 데이터를 처리할 수 있습니다. 이를 일상생활에 비유하면 초당 약 820개의 영화를 동시에 옮기는 것과 같은 속도입니다. 반면 기존의 GDDR 메모리는 초당 약 84기가바이트 정도의 대역폭만 제공합니다.
이런 극적인 속도 차이가 실제로 얼마나 큰 영향을 미칠까요? AI 모델 학습 시간을 대폭 단축시킵니다. 일반적인 대규모 언어 모델의 경우 기존 메모리로는 학습에 수개월이 걸릴 수 있지만, HBM을 사용하면 몇 주 또는 며칠로 단축될 수 있습니다. 또한 학습 시간이 짧아지면 자동으로 전력 소비도 줄어들기 때문에 일석이조의 효과를 얻게 됩니다.
더 놀라운 점은 HBM의 진화입니다. 최근 공개된 HBM3E 기술은 초당 1229기가바이트의 대역폭을 제공하며, 내년에 상용화될 HBM4는 초당 2테라바이트 이상의 대역폭을 지원할 것으로 예상됩니다. 1테라바이트는 1기가바이트의 1000배에 해당하는 엄청난 용량입니다. 이런 식으로 계속 발전해 나가면 AI 학습의 속도는 상상할 수 없을 정도로 빨라질 것입니다.
3. HBM이란 3D 적층 기술이 물리적 한계를 극복하는 방법
컴퓨터 칩의 진화 과정을 보면 한 가지 흥미로운 패턴을 발견할 수 있습니다. 시간이 지날수록 칩은 더 강력해지지만 동시에 더 작아집니다. 하지만 평면적인 설계 방식으로는 이런 발전에 한계가 있습니다. 더 많은 트랜지스터를 칩에 집어넣을 공간이 부족하기 때문이죠.
HBM은 이 문제를 아주 창의적으로 해결했습니다. 여러 개의 메모리 칩을 수직으로 쌓아 올리는 3D 적층 방식을 사용한 것입니다. 평면의 제약을 벗어나 수직 공간을 활용함으로써 제한된 면적 안에 훨씬 더 많은 메모리를 탑재할 수 있게 되었습니다. 마치 좁은 땅에 초고층 빌딩을 지어 더 많은 사람을 수용하는 것처럼 말이죠.
이런 3D 적층 방식이 가능하려면 기술적으로 해결해야 할 문제들이 많습니다. 가장 중요한 것은 각 층의 메모리 칩들을 서로 연결하는 방법입니다. 여기서 사용되는 기술이 바로 TSV라고 불리는 실리콘관통전극 기술입니다. 이는 메모리 칩에 아주 작은 구멍들을 뚫어서 수직으로 신호를 전송하는 방식입니다.
구체적으로 설명하면 종이 두께의 절반 수준으로 매우 얇게 가공된 메모리 칩 여러 개가 정교하게 쌓여 있습니다. 현재 기술로는 8개에서 16개 정도의 칩을 쌓을 수 있으며, 각 칩마다 수백 개의 미세한 구멍이 뚫려 있습니다. 마치 고층 건물에 엘리베이터 샤프트가 여러 개 있어야 사람들의 이동이 빠르듯이, 이런 많은 구멍들이 데이터 이동 속도를 극적으로 향상시킵니다.
HBM의 기반 부분에는 베이스다이라는 특수한 칩이 배치되어 있습니다. 이 베이스다이는 메모리와 외부 장치 사이의 통신을 담당하는 역할을 합니다. 최신 기술인 HBM4에서는 이 베이스다이에 메모리 컨트롤러까지 탑재될 예정입니다. 이런 혁신적인 설계는 HBM의 효율성을 더욱 높이면서도 칩의 크기를 유지하는 데 결정적인 역할을 합니다.
삼성전자와 SK하이닉스는 각각 다른 기술을 사용하여 칩 사이의 연결을 강화합니다. 삼성은 TC NCF라는 특수한 비전도성 접착 필름을 사용하고, SK하이닉스는 MR-MUF 기술이라는 액체 보호재를 한 번에 주입하는 방식을 사용합니다. 두 기술 모두 수직으로 쌓인 메모리들을 안정적으로 연결하면서도 열을 효과적으로 전달할 수 있도록 설계되었습니다.
미래에는 하이브리드 본딩이라는 더욱 고도의 기술이 상용화될 것으로 예상됩니다. 이 기술은 솔더볼 없이 칩과 칩을 직접 연결하는 방식으로, 기존 공법보다 33퍼센트 더 많은 공간을 확보할 수 있습니다. 이는 같은 크기 안에 더 많은 메모리를 탑재할 수 있다는 의미이므로 HBM의 성능은 계속해서 향상될 것입니다.
4. HBM이란 기술의 미래와 다음 세대 혁신 전망
HBM 기술의 발전은 끝나지 않았습니다. 오히려 지금이 시작 단계일 수 있습니다. 현재 가장 최신의 기술은 HBM3E인데, 내년에는 HBM4가 본격적으로 상용화될 예정입니다. HBM4는 이전 세대와 비교해 대역폭이 2배 이상 향상될 것으로 예상되며, 용량도 최대 48기가바이트에 달할 것으로 예측됩니다.
HBM4에서 주목할 점은 단순한 성능 향상을 넘어 아키텍처 혁신이 있다는 것입니다. 베이스다이에 메모리 컨트롤러가 탑재되면서 시스템의 효율성이 극적으로 향상될 것으로 예상됩니다. 현재 HBM의 전체 전력 소비 중 약 40퍼센트가 베이스다이에서 소모되는데, 이 부분의 효율 개선만으로도 전력 소비가 20퍼센트에서 40퍼센트까지 감소할 수 있습니다.
더 흥미로운 전개는 AI 칩 업계에서 벌어지고 있습니다. 엔비디아 같은 GPU 제조사뿐만 아니라 구글, 아마존, 마이크로소프트 같은 거대 IT 기업들이 자체 AI 칩인 ASIC을 개발하고 있습니다. 이들은 모두 HBM을 핵심 부품으로 채택하고 있으며, 이로 인해 HBM의 수요는 계속해서 증가할 것입니다. 금융 분석 기관들은 내년 HBM 시장 성장률이 올해 대비 6배에 달할 것으로 예측하고 있습니다.
가장 획기적인 미래 기술은 HBM 위에 GPU 코어를 직접 탑재하는 것입니다. 이는 메모리와 연산 기능을 하나의 아키텍처로 통합하는 것을 의미합니다. 그렇게 되면 데이터가 메모리에서 GPU로 긴 거리를 이동할 필요 없이 매우 짧은 거리만 이동하면 됩니다. 이는 속도를 극적으로 향상시키면서 전력 소비도 대폭 줄이는 혁명적인 변화가 될 것입니다.
한국 반도체 업계는 이런 HBM 기술 개발에서 핵심적인 역할을 하고 있습니다. SK하이닉스는 이미 HBM3E와 HBM4를 선도하고 있으며, 삼성전자도 적극적으로 기술 개발에 투자하고 있습니다. 미국의 마이크론도 경쟁에 참여하고 있지만, 한국 기업들의 기술 수준과 생산 능력이 현재로서는 전 세계에서 가장 앞서 있습니다.
2026년과 2027년을 보면 AI 시장의 구조가 크게 변할 것으로 예측됩니다. 현재는 엔비디아 같은 GPU 중심이지만, 앞으로는 각 기업이 개발한 맞춤형 AI 칩 시장이 급속도로 성장할 것입니다. 이들 모두가 고성능 메모리를 필요로 하기 때문에 HBM의 수요는 폭발적으로 증가할 것이 확실합니다.
한 가지 주목할 점은 HBM 기술의 한계를 극복하기 위한 연구도 계속되고 있다는 것입니다. 현재 HBM은 쓰기 성능이 과다하게 설계되어 있으면서도 밀도와 읽기 대역폭은 아직 부족하다는 평가를 받고 있습니다. 따라서 이런 문제점을 해결하기 위한 새로운 메모리 기술도 동시에 개발되고 있으며, 앞으로 HBM과 다른 메모리 기술의 최적 조합이 표준이 될 수 있습니다.
HBM이란 기술이 가져올 AI 시대의 혁신
HBM 기술은 단순한 하나의 컴퓨터 부품이 아닙니다. 이것은 AI 시대의 기반을 이루는 핵심 인프라이며, 전 세계의 데이터센터와 AI 서비스의 미래를 결정할 중요한 기술입니다. 빠른 속도, 낮은 전력 소비, 고효율의 아키텍처라는 세 가지 장점을 동시에 가진 HBM은 기존 기술로는 해결할 수 없었던 여러 문제들을 동시에 해결해줍니다.
앞으로 우리가 경험할 AI 기술의 발전 속도는 지난 몇 년과는 비교가 안 될 정도로 빨라질 것입니다. 더 강력한 언어 모델, 더 정확한 이미지 생성, 더 자연스러운 음성 인식 같은 기술들이 모두 HBM 같은 고성능 메모리 기술 위에서 가능해질 것입니다. 동시에 지속 가능한 기술 발전이라는 글로벌 요구도 HBM 기술로 더 잘 충족될 수 있습니다.
HBM은 이미 시작된 혁명입니다. 이 기술이 계속 발전하고 보급되면서 우리가 사용하는 모든 AI 서비스는 더 빠르고 똑똑해질 것입니다. 한국 반도체 산업이 이 분야에서 전 세계 최고의 기술력을 유지하고 있다는 것은 매우 긍정적인 신호이며, 이는 우리나라 경제에도 큰 기여를 할 것으로 기대됩니다. HBM이란 기술의 이야기는 앞으로 더욱 흥미롭게 펼쳐질 것입니다.
